JHDLSB-D帶電電纜識別儀
- 說明書下載：???
- 型號：???JHDLSB-D
產品簡介
JHDLSB-D帶電電纜識別儀是用于將某一特定電纜從一束電纜中識別出來的專用儀器。它是一小型化手提式，緊湊型儀器，裝在鋁合金箱內，由一個信號發生器，一個帶卡鉗的接收機及連線構成。
—————————————————————————————————————————————————————
產品別稱
電纜故障儀、電纜故障測試儀、數字式電纜識別儀、帶電電纜識別儀、帶電電纜識別儀原理
—————————————————————————————————————————————————————
工作原理
為了可靠準確地識別電纜，需要給被識別電纜加一特殊的信號，該信號要被專用接收機接收，利用這一特性便能識別出要找的電纜。
該儀器按下述原理工作：
發生器將周期性的單極性電壓脈沖饋入要識別的電纜中，該電纜需要在遠端接地，以保證有足夠大的電流流過電纜。該系統要設計成返回電流不要從同一電纜中返回，能做到這一點，饋入電纜中的脈沖電流的方向可做為一明顯的識別標準，流出去的電流僅從這一根電纜通過，所有其它鄰近電纜中流過的都是返回電流，但它們的極性相反。除了電流方向這一實際差異外，電流幅度也是一識別特征，流出去的電流僅通過一根電纜、而返回電流可通過幾根電纜、這意味著流出去的電流比流過其它電纜的返回電流大。
接收機的任務是探測流過電纜電流方向以及它的大小。為達到這一目的，電流卡鉗被用作傳感器，它帶有一放大器并串聯在電路中，卡鉗鉗住被測電纜，電流流過電纜產生的磁場在卡鉗的線圈中感應出電壓，該電壓極性由電流方向和卡鉗線圈的方向決定。為了得到明顯有電流方向的電壓極性，對一束電纜中所有電纜進行測試都采取相同正確的繞組方向，這就是卡鉗上標有箭頭的原因。卡鉗上箭頭的方向應指向電纜遠端，卡鉗線圈中感應的電壓在表頭中顯示出來，如果卡鉗按上述方式連接，指針擺動方向可顯示電流方向，即只有電流流出的這根電纜指針向右偏，這根就是要找的電纜。所有其它電纜只流過返回電流，指針向左偏、或無脈動電流，指針不偏轉。接收機上的放大調節器可調整信號強度。
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
相關操作
主機外型尺寸：400mm×270mm×210mm
接收機外型尺寸：155mm×205mm×50mm
JHDLSB-D帶電電纜識別儀主機各部分功能如下：
1. 電源開關：控制整機電源通斷。
2. 電源輸入插座：用儀器所配專用電源線，輸入50HZ、220V交流電源。儀器使用時，應獨立使用三孔電源插座，插座接地線就近直接接地。
3. 保險座：儀器使用10A保險芯，損壞時應換同規格保險芯。
4. 黑接線柱：測試時，用配套黑色測試線（Ф4插頭）插入此插孔，另一端測試夾接系統地。
5. 紅接線柱：測試時，用配套紅色測試線（Ф4插頭）插入此插孔，另一端測試夾接被測電纜芯線。
6. 表頭：指示輸出電流大小。
7. 輸出調節：用于調整主機電流大小，使用時根據測試電纜長短及接收器指示大小適當調節。順時針旋轉輸出電流增大。

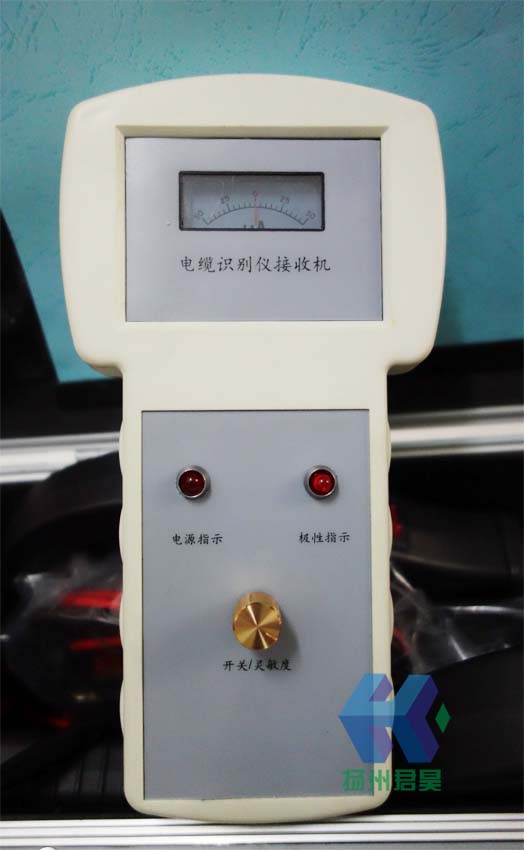

接收機各部分功能如下：
1.電源開關：接收機電源接通與關斷。
2.幅度調節：順時針旋轉，接收機電表指示值增大，逆時針旋轉，指示值變小。
3.表頭：指示輸入信號幅度大小與極性。
4.電源指示燈：電源開關接通時，指示燈亮。
