JHSLQ3三相大電流發生器
- 說明書下載：???
- 型號：???JHSLQ3

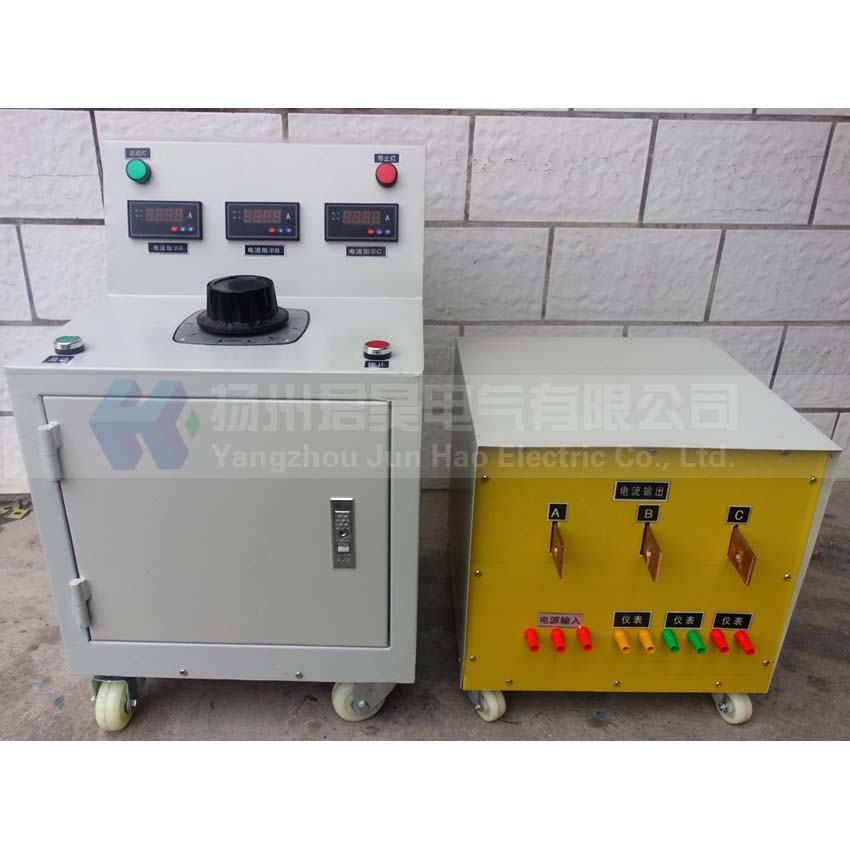

產品概述
JHSLQ3三相大電流發生器（簡稱三相升流器），我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗。
—————————————————————————————————————————————————————
性能特點
◆ 采用美觀大方的PVC面板

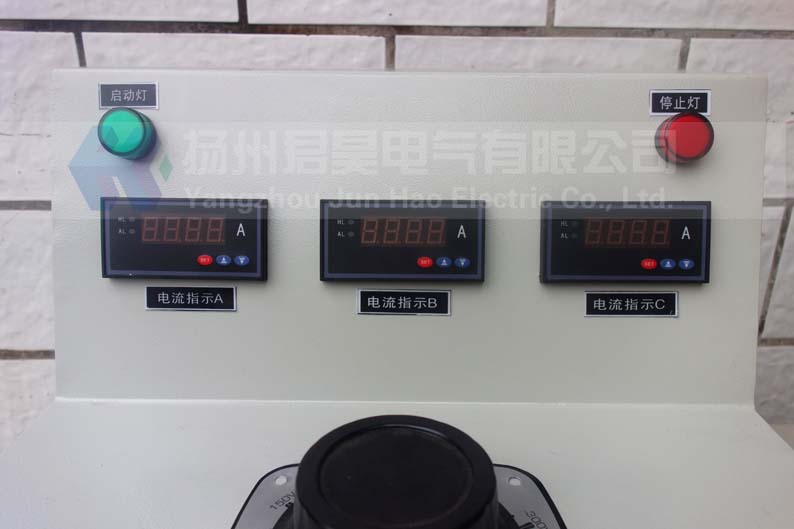

◆ 直接顯示一次電流，便于試驗觀察及記錄。
◆ 測量精度高 0.2級
◆ 功率大、體積小、帶負載能力強
◆ 體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。
—————————————————————————————————————————————————————

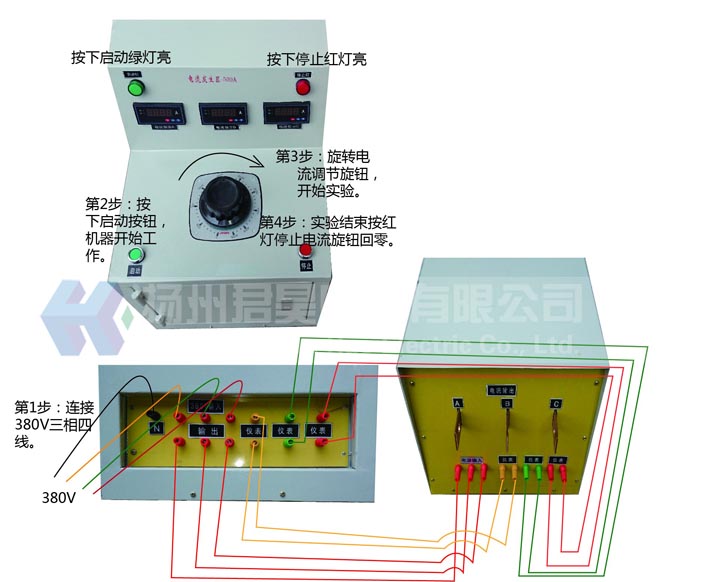

使用方法
（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。
（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉電源并重新檢查接線。

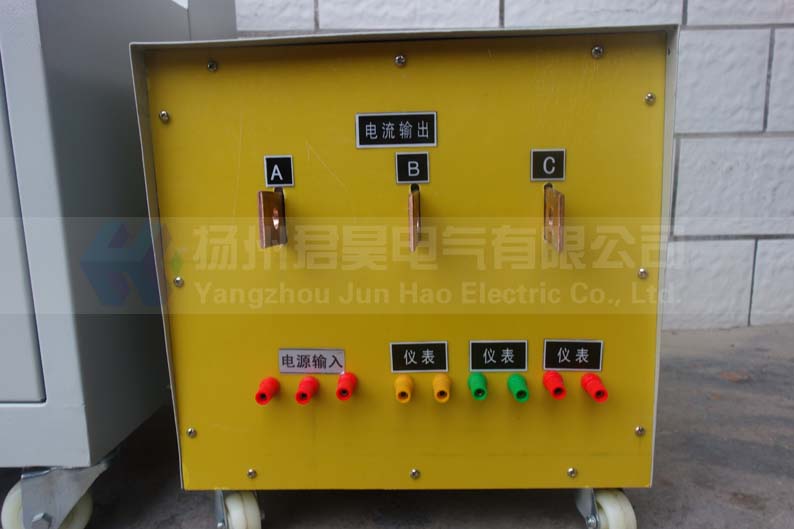

（3）在實際接線時，電流輸出端子應形成回路,不然儀器將不會輸出電流。
（4）本升流器帶隨機輸出導線;輸出外接銅導線按10A/mm2選擇。（標配為二根3米測試線）
（5）該設備容量是按5分鐘短時工作設計，如用于批量試驗，工作時間應小于2.5分鐘，等待10分鐘后，再進行下次工作。如做溫升（30分鐘-24小時）應按長期工作溫升配制。
—————————————————————————————————————————————————————
技術參數
1 .輸入電壓：AC 380/220V 50Hz 三相四線
2. 功 率：20KVA 1*3只
3. 輸出電流：
AC0～20000A（可分段定做） 無級可調、面板帶數顯電流表
4. 輸出電壓： >6V
5.輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于達0.3%。標準正弦波。
6.測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高。
7.輸出電流方式：真有效值連續可調；
8.電流穩定度：0.2%
9.結構形式: 一體或分體
10.接線方式：根據要求
11.電流穩定度：0.2%；
12.保護設置：過流、過壓
