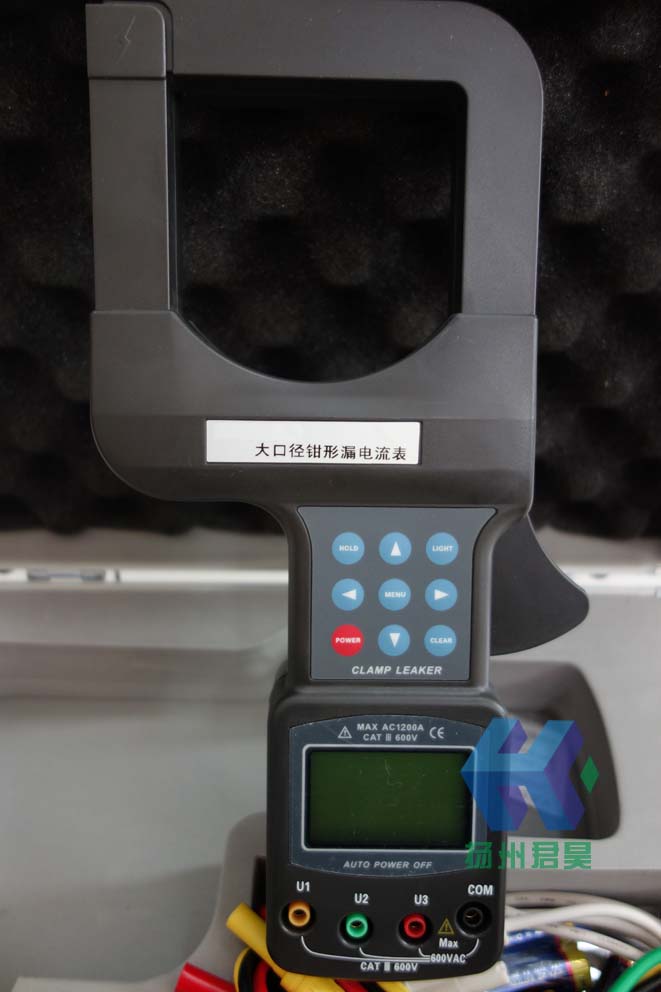

大口徑鉗形漏電流表
- 說明書下載：???
- 型號：???ETCR7000
ETCR7000大口徑鉗形漏電電流表是專為測量交流漏電流、電流、電壓而精心設計制造的，采用最新CT技術及數字集成技術，大口徑80mm×80mm，可鉗96mm排線或扁鋼地線、全自動、能同時測試1路漏電流和三路電壓，同屏顯示，一目了然，方便快捷。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。
ETCR7000大口徑鉗形漏電電流表其鉗頭鐵芯選用特殊合金，采用磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷測量的高精度、高穩定性、高可靠性。儀表具有RS232接口，可存儲200組數據，通過系統軟件上傳所存數據到電腦，實現在線實時監測與歷史查詢，動態顯示，具有歷史數據讀取、保存、打印等功能。儀表還具有背光功能、數據保持功能，是電工安全檢測的必備工具。
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
大口徑漏電流表產品參數
|
功 能 |
交流漏電流、電流、三相交流電壓測試 |
|
電 源 |
6V DC(LR6×4節堿性干電池,連續使用12小時) |
|
測試方式 |
鉗形CT，積分方式 |
|
鉗口尺寸 |
80mm×80mm(可鉗φ80mm導線，或96mm×4mm扁鋼地線) |
|
電流量限 |
0.00mA～1200A |
|
電流分辨力 |
0.01mA |
|
電壓量限 |
0.00V～600V |
|
電壓分辨力 |
0.01v |
|
測量精度 |
0.00mA～300A: ±1.5%±3dgt |
|
300A～1200A: ±2%±3dgt |
|
|
0.00V～600V ±1.5%±3dgt |
|
|
導線位置 |
被測試導線處于鉗口的中心位置 |
|
數據存儲 |
200組，閃爍顯示“FULL”符號表示存儲已滿 |
|
RS232接口 |
有RS232接口，實現所存數據上傳電腦，便于分析數據 |
|
通 訊 線 |
RS232通訊線，長1.8米 |
|
頻 率 |
50Hz、60Hz自動識別 |
|
換 檔 |
全自動切換 |
|
采樣速率 |
約2次/秒 |
|
線路電壓 |
AC 600V以下線路測試 |
|
顯示模式 |
LCD：128dots×64dots；顯示域：43mm×29mm |
|
儀表尺寸 |
長275mm×寬145mm×厚40mm |
|
背 光 燈 |
有，LIGHT鍵控制 |
|
數據保持 |
數據保持功能：“HOLD”符號顯示 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓降到約5.2V時，電池電壓低符號顯示，提醒更換電池 |
|
儀表質量 |
儀表：1000g(含電池及附件) |
|
工作電流 |
背光燈開啟50mA；背光燈關閉25mA |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
絕緣強度 |
AC 2kV/rms(鐵心與外客之間) |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V) |
|
隨機附件 |
鉗表：1件；測試線：4條（紅3、黑1）；RS232數據線：1條；軟件光盤：1件；電池（LR6）：4節；儀表箱：1件 |
—————————————————————————————————————————————————————
大口徑漏電流表應用現場
